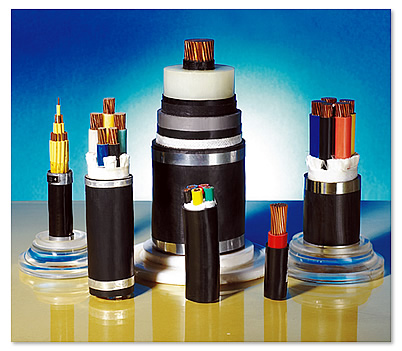

特種電纜
一：產品特點及用途:本產品適用于交流額定電壓0.6/1KV動力裝置及電力線路中傳輸電能用。低煙無鹵阻燃絕緣和護套電纜屬于環保型電纜，適用于高層建筑、鐵路等行業具有消防等特殊要求的場合。
二：產品執行標準
GB12706.1-91、GB12706.2-91等效采用IEC502標準
阻燃特性試驗執行GB12666-90標準。
三：使用特性
|
使用特性
|
聚氯乙烯絕緣
|
|
|
額定電壓
|
0.6/1
|
|
|
導體最高工作溫度
|
70℃
|
|
|
短路溫度(持續較長5s)
|
≤160℃
|
|
|
敷設時環境溫度
|
≥0℃(低于0℃需預熱)
|
|
|
敷設時允許彎曲半徑
|
單芯電纜
|
不小于電纜外徑15倍
|
|
多芯電纜
|
不小于電纜外徑10倍
|
|
|
阻燃特性
|
符合GB12666.5 A或B(IEC332-3)
|
|
四：基本型號及名稱
表1
|
型號
|
產品名稱
|
|
|
ZR-VV
|
聚氯乙烯絕緣聚氯乙烯護套阻燃電力電纜
|
|
|
ZR-VV22
|
聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜
|
|
|
ZR-VDVD
|
聚氯乙烯絕緣聚氯乙烯護套低煙低鹵阻燃電力電纜
|
|
|
ZR-YDYD
|
低煙無鹵聚烯烴絕緣和護套電力電纜
|
|
|
ZR-KVV
|
銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制電纜
|
|
|
ZR-KVVP
|
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織阻燃屏蔽控制電纜
|
|
|
ZR-KVVP2
|
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽阻燃控制電纜
|
|
|
ZR-KVV22
|
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝阻燃控制電纜
|
|
|
ZR-KVVR
|
銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制軟電纜
|
|
|
ZR-KVVRP
|
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽阻燃控制軟電纜
|
|
|
ZR-KVVP2-22
|
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝阻燃控制電纜
|
|
|
ZR-KYY
|
銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制電纜
|
|
|
ZR-KYYR
|
銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制軟電纜
|
|
|
ZR-KYYP
|
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽控制電纜
|
|
|
ZR-KYYRP
|
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽控制軟電纜
|
|
|
ZR-KYYP2
|
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽控制電纜
|
|
|
ZR-KYY RP2
|
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽控制軟電纜
|
|
|
ZR-KYY-22
|
銅芯低煙無鹵阻燃聚烯烴絕緣和護套鋼帶鎧裝控制電纜
|
|
|
ZR-KYYP22
|
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽鋼帶鎧裝控制電纜
|
|
|
ZR-KYYP2-22
|
銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽鋼帶鎧裝控制電纜
|
|
|
注：基本型號中絕緣和護套還有YDJ低煙無鹵阻燃交聯聚烯烴
|
|
|
備注：導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
|
代號
|
代號含義
|
|
阻燃特性
|
|
|
-
|
非阻燃
|
|
ZR
|
阻燃、分A、B、C三級
|
|
NH
|
耐火電纜
|
|
絕緣
|
|
|
V
|
聚氯乙烯
|
|
護套
|
|
|
V
|
聚氯乙烯
|
|
YD
|
低壓無鹵阻燃聚烯烴
|
|
VD
|
低煙低鹵阻燃聚氯乙烯
|
|
鎧裝
|
|
|
2
|
雙鋼帶鎧裝
|
|
3
|
細鋼絲鎧裝
|
|
4
|
粗鋼絲鎧裝
|
六：主要技術指標
1．成品電纜導體(R類)直流電阻(符合GB3956規定)見附錄表1。
2．工頻電壓試驗：交流50HZ3.5KV/5min不擊穿
七：基本電纜規格及結構參數
1：0.6/1KV單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜
